Wanneer synchrone metingen zijn vereist op diverse locaties die tot enkele honderden meters van elkaar verwijderd zijn, of metingen volledig galvanisch gescheiden van de computer en de overige instrumenten vereist zijn, biedt de draadloze multi-instrument synchronisatie-module WCMI in combinatie met een TiePie engineering WiFiScope- en Handyscope-serie 5 en 6 instrumenten een oplossing. Met de module zijn hoge snelheid samplen op 100 MSa/s en 16-bit hoge resolutie metingen mogelijk.

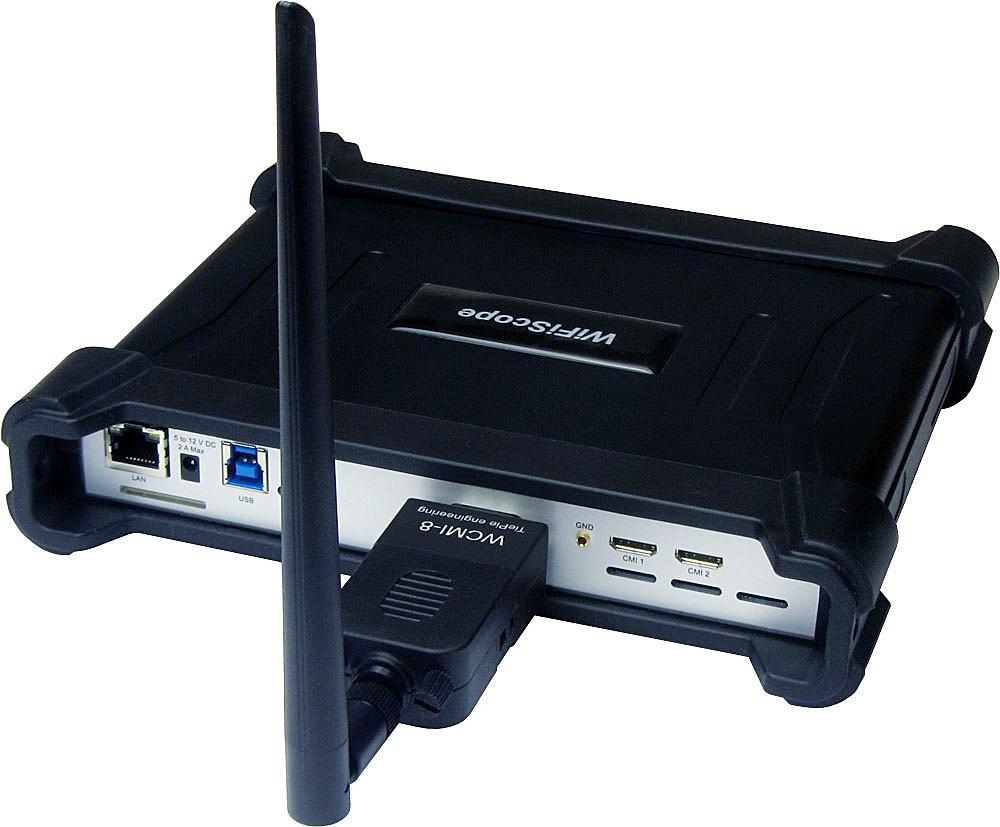

De module wordt op de extensieconnector van iedere oscilloscoop geplaatst en de software detecteert automatisch hoeveel instrumenten zijn uitgerust met een WCMI-module. Alle gedetecteerde instrumenten, verbonden via WiFi, LAN of USB, worden gecombineerd tot een enkele oscilloscoop met een totaal aantal kanalen dat overeenkomt met de som van de kanalen van de afzonderlijke oscilloscopen. De module heeft een intern automatisch tijdsynchronisatiesysteem dat er voor zorgt dat alle sampleklokken van de oscilloscopen worden gesynchroniseerd.
Er zijn nu twee WCMI-modellen: WCMI-8 voor de 868 MHz band, regio Europa en WCMI-9 voor de 915 MHz band, regio Amerika.
