Geschikt voor een werktemperatuur tot 105 °C bevatten de PIC32 MX1 en MX2 MCU’s maximaal 32 kByte flashgeheugen en 8 kByte SRAM; twee I2S interfaces voor audioweergave; Microchip’s Charge Time Measurement Unit (CTMU) bouwsteen voor het toevoegen van mTouch capacitieve aanrakingsgevoelige knoppen of geavanceerde sensoren en een 8-bit Parallel Master Port (PMP) interface voor grafische uitvoer of extern geheugen.
De nieuwe componenten bieden eveneens een on-chip 10-bit, 1 Msps, 13-kanaals A/D-omzetter (ADC), alsook USB 2.0 en seriële communicatie periferie.
De MCU’s voegen acht nieuwe behuizingen met 28 tot 44 pennen, met afmetingen vanaf 5 mm x 5 mm en een penhartafstand van 0,5 mm, toe aan de PIC32 MCU productlijn. Microchip’s Peripheral Pin Select functie maakt het ontwerp eenvoudiger omdat ontwerpers de meeste digitale functiepennen van de chip kunnen herschikken. Dit levert een aanzienlijk eenvoudiger layout op en vergemakkelijkt tevens het aanpassen van een ontwerp.

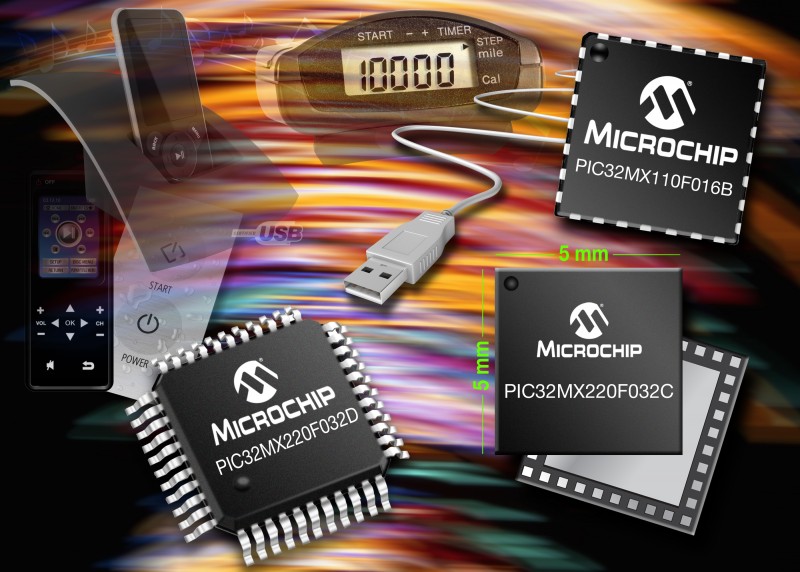

De PIC32MX110F016B en PIC32MX220F032 MCU’s zijn beschikbaar in 28-pens SPDIP, SSOP, SOIC en QFN behuizingen; een 36-pens VTLA behuizing met een penhartafstand van 0,5 mm; en in 44-pens QFN, VTLA en TQFP behuizingen.
