Uitbreiding functionaliteit netwerk analysers

De uitbreidingsunit kan worden aangepast aan elke applicatie, bijvoorbeeld door de unit uit te rusten met harmonische filters of pulsmodulatoren.

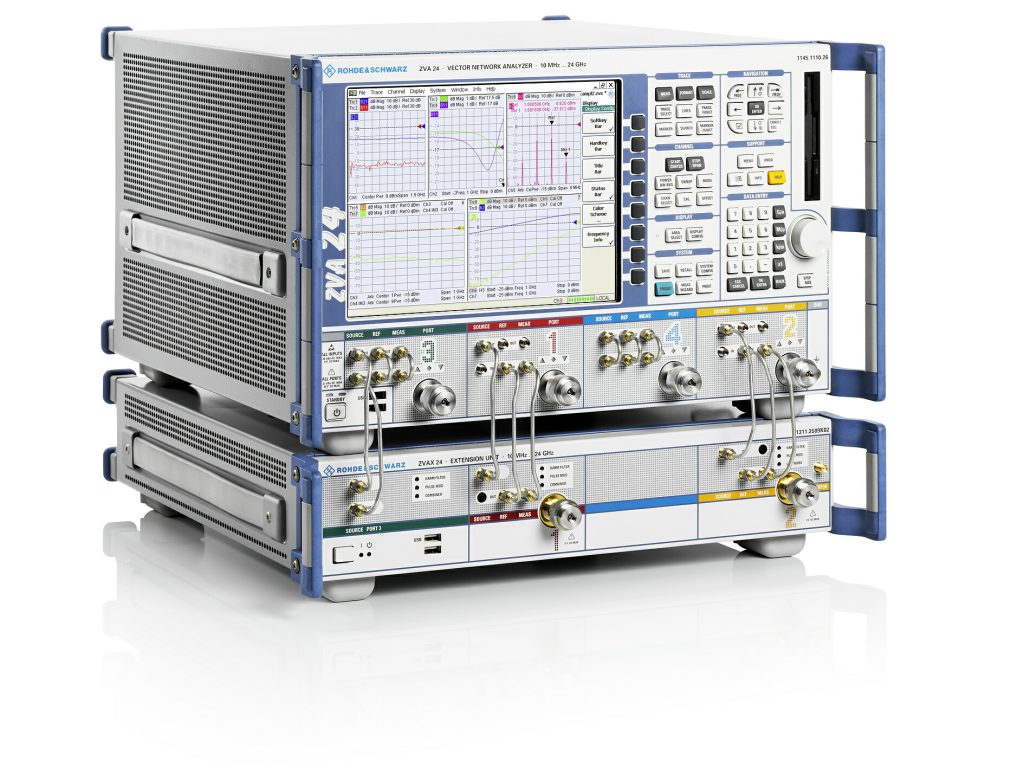

De unit kan onder de analyser worden geplaatst, waarbij de RF-poorten worden verbonden via coaxiaalkabels. De besturing van uitbreidingsunit verloopt via USB vanuit de analyser aan de hand van een dialoogbox. Afhankelijk van de uit te voeren test kunnen de gewenste RF-componenten worden aangesloten. Bijvoorbeeld bij pulstesten kunnen de modulatoren voor pulsgeneratie worden aangesloten. De ingebouwde pulsgeneratoren van de netwerk analyser kan dan enkelvoudige pulsen, periodieke pulsen of variabele pulssequenties genereren. De te behalen resolutie van 12,5 ns is een factor tien beter dan bij voorheen beschikbare apparatuur.

Ook voor het meten van intermodulatie is de combi van ZVA en ZVAX24 een goede. De interne combiner van de extensie unit gebruikt de twee bronnen van de ZVA en geeft het tweetoons signaal direct als output op de poort. Hierdoor is geen complexe bedrading en kalibratie van aanvullende componenten nodig.
