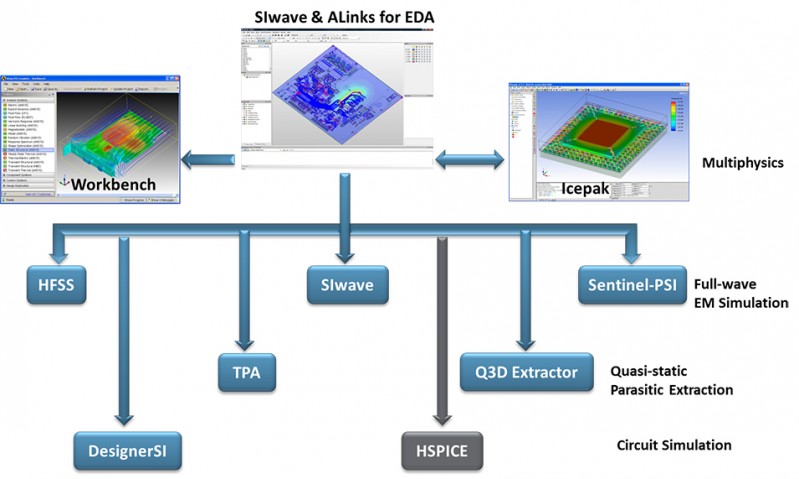

SIwave, de elektromagnetische simulatiesoftware van Ansys voor ontwerpers van printplaten en geïntegreerde schakelingen, is nu uitgevoerd in drie versies: SIwave-DC, SIwave-PI en SIwave. Deze software stelt ontwerpers in staat om potentiële problemen met de stroomvoorziening en signaalintegriteit sneller en flexibeler te identificeren.
Met een hybride elektromagnetische solver op basis van een golfgebaseerde eindige-elementenmethode biedt SIwave integrale ondersteuning voor het analyseren van de signaalintegriteit. Alle analysemogelijkheden zijn toegankelijk via één gebruikersinterface. SIwave-DC biedt de mogelijkheid om zowel voor als na de layoutfase analyses uit te voeren van de spanningsafname, stroomdichtheid en vermogensdichtheid. Op deze manier kan de ontwerper zich verzekeren van stroomdistributienetwerken die zijn geïntegreerde schakelingen van de juiste stroom voorzien. Door het vaststellen van de juiste afmetingen van componenten zoals sporen, bruggen en pennen en het waarborgen van het juiste kopergehalte kunnen gebruikers het stroomverlies minimaliseren. SIwave-DC maakt het ook mogelijk om gebieden met een te hoge stroomsterkte te identificeren die tot ‘hot spots’ kunnen leiden. Daarmee wordt de kans op storingen tot een minimum beperkt.
Met geavanceerde genetische algoritmen biedt SIwave-PI gebruikers de mogelijkheid om een reeks van beperkingen te specificeren (de prijs van condensatoren, het totale aantal condensatoren, de gewenste netwerkimpedantie enzovoort) om grip te krijgen op de kosten. Tijdens de simulatie wordt gebruikgemaakt van accurate modellen voor het frequentie-afhankelijke gedrag van condensatoren op basis van S-parameters. De gevolgen van de fysieke locatie van de condensator en de montagetechniek worden berekend door de golfgebaseerde elektromagnetische extractie-engine. Ontwerptechnici die verantwoordelijk zijn voor de signaalintegriteit kunnen met SIwave op eenvoudige wijze een elektrische CAD-geometrie importeren, koppelingsmodellen voor printplaten en geïntegreerde schakelingen extraheren, modellen van aandrijvingen en ontvangers op transistorniveau opnemen, signaalstoringen analyseren, de impedantie aanpassen en het stroomvoorzieningsysteem optimaliseren.
