3 nov. 2009
1 minuut

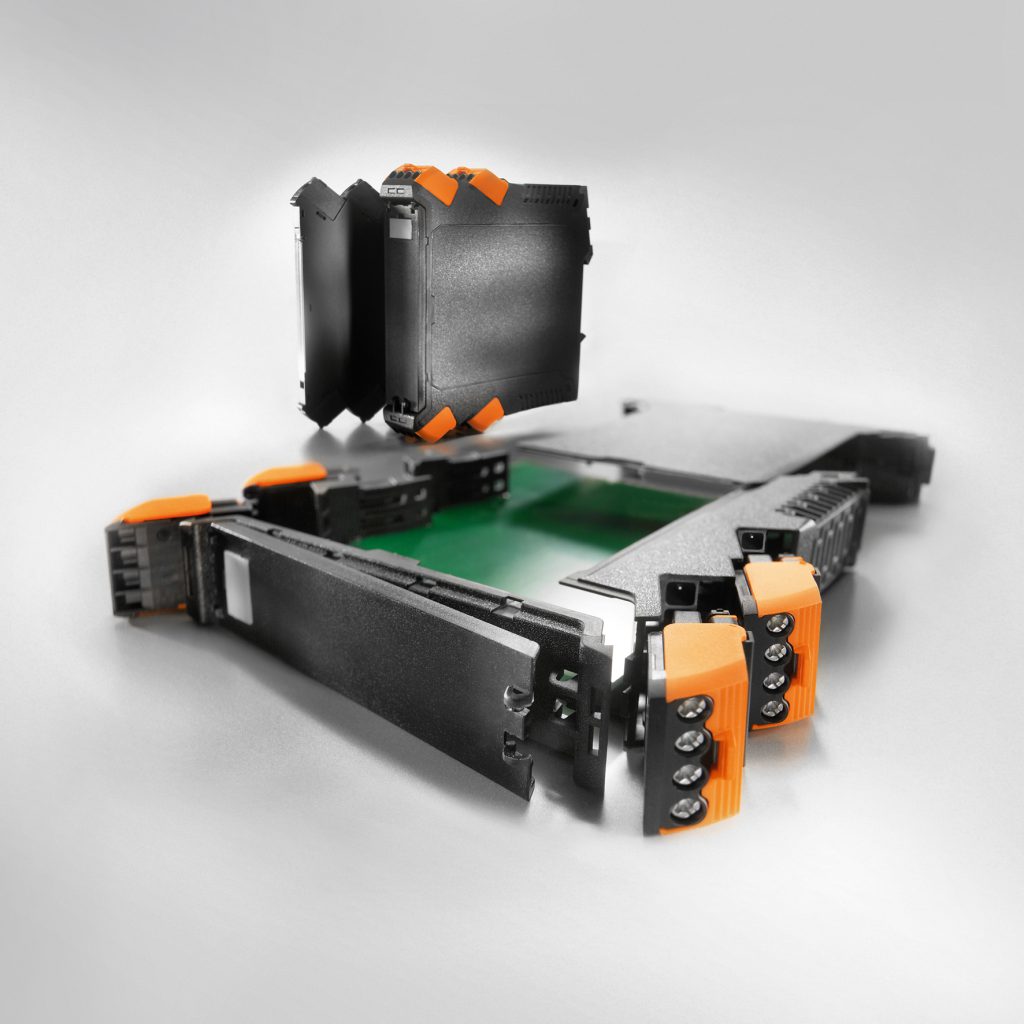

Het IP20 systeem, CH20 genaamd, is geschikt voor elektronica op printplaat en kan worden toegepast in besturingskasten en distributiesystemen. De behuizingen worden op een TS 35 DIN-rail geklikt.
De schaalbaarheid van de behuizingen komt naar voren in de breedte. Op dit moment is er een 6 mm SlimLine behuizing en een 22,5 mm versie. De serie wordt in de toekomst uitgebreid met andere uitvoeringen. De 22,5 mm versie heeft niet alleen genoeg ruimte voor de elektronica, maar ook voor een display. De SlimLine behuizing heeft 4 aansluitniveau’s met in totaal 8 verbindingen. De 22,5 mm versie heeft 3 niveau’s met elk een uitwerpinrichting zodat de connectoren eenvoudig losgekoppeld kunnen worden.
De optioneel beschikbare pin header is geschikt voor SMT/THR reflow technologie en kan worden geleverd in verpakkingen die geschikt zijn voor ‘pick en place’ machines. De beschikbare ruimte op de printplaat is 7400 mm².
