Kabelfoutlokalisatie

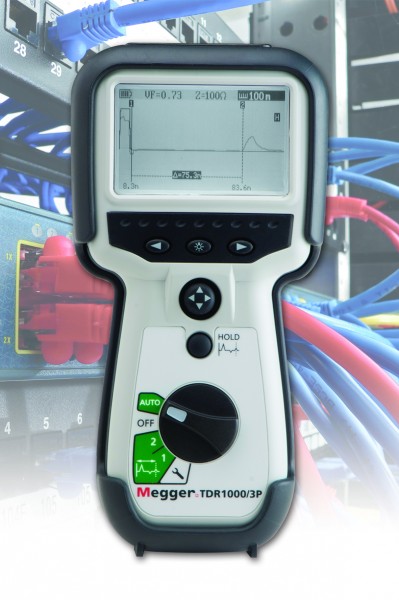

Door een korte puls in de kabel te generen en de echo hiervan grafisch weer te geven kan de lengte van een kabel, of de afstand tot een kabelfout (kortsluiting, open einde) worden bepaald. Aan de vorm van het signaal kan tevens de aard van de kabelfout worden afgeleid. De TDR1000/3 is geschikt voor gebruik bij alle metalen aderparen en heeft een meetbereik tot 5 km met een resolutie vanaf 0,1 m. Met de ITrace-functie kunnen de meetresultaten (tracé’s) van twee kabels op elkaar worden afgebeeld zodat deze gemakkelijk kunnen worden vergeleken. De TDR1000/3 is geschikt voor kabels met een impedantie van 25, 50, 75 en 100 Ω. De TDR kan worden toegepast in de telecomindustrie en datacentra. Met beschermingsklasse IP54 is het instrument ook inzetbaar in de installatietechniek.
