Eurocircuits start met serie klantapplicaties

Onder de noemer ‘Designer Insight’ is Eurocircuits gestart met een serie verhalen waarin ontwerpers de uitdagingen bij een specifiek ontwerp beschrijven en hoe ze die tot een goed einde hebben gebracht. In de eerste case staat een FPGA-module voor videosignalen centraal.

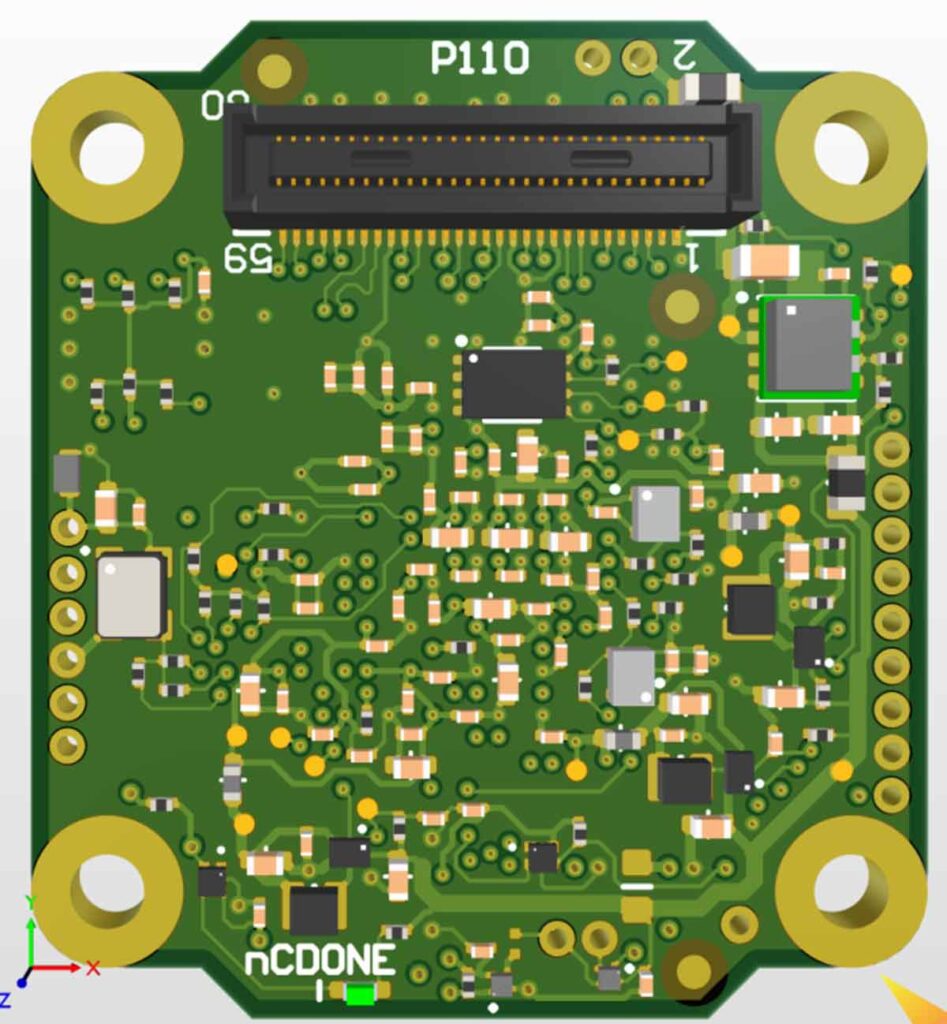

Weinig ruimte op de printplaat, maar wel high-speed differentiële videosignalen die er hun weg moeten vinden zonder dat dit ten koste gaat van de signaalintegriteit en zonder backdrilling toe te passen. En daarbij is een uiterst nauwkeurige afstemming van de lengte van de tracks vereist. Het ontwerp van een FPGA-module voor videosignalen brengt de nodige technische uitdagingen met zich mee, is te lezen in de Designer Insight: ‘partial HDI PCB differential signals FPGA routing’.

Dat levert een aantal beperkingen op ten aanzien van het ontwerp, wat betreft onder meer de via’s en de verschillende signaallagen. Dit mondt uit in het volgende ‘best practice’ uitgangspunt voor het ontwerp: het routen van de snelste signalen van de buitenste laag naar de direct daaronder gelegen laag, waarbij ze gebruik maken van hetzelfde referentievlak.

De engineering-strategie die daaruit voortvloeit komt naar voren in onder meer ‘partial HDI’. In plaats van een veel complexer volledig High-Density Interconnect ontwerp, breng je de complexiteit alleen aan waar nodig, bijvoorbeeld door strategisch gebruik van microvia’s op die plekken waar HDI van toegevoegde waarde is voor de signaaldichtheid en -kwaliteit.

De inbreng van Eurocircuits bij het komen tot de snelle realisatie van een prototype, die ook nog eens in de eerste versie correct functioneerde, is de kostenefficiënte productie van een ‘pooled build’ 8-layer ‘partial HDI’ en adequate beoordeling van het ontwerp in PCB Visualizer, zodat potentiële beperkingen ten aanzien van de productie vroegtijdig konden worden onderkend.
