Heavy duty joystick voor elektrische shovels

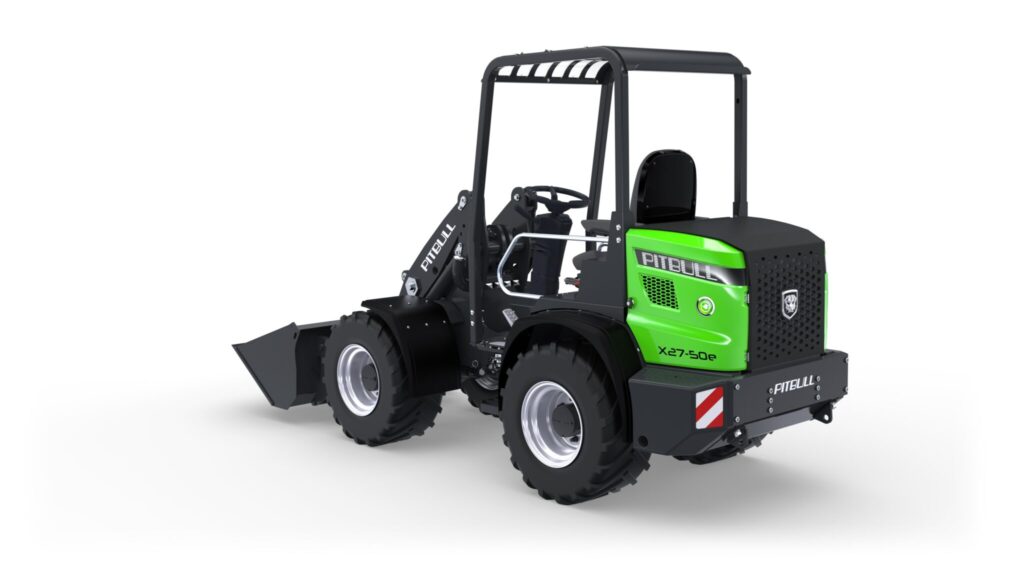

De nieuwste shovels van de Nederlandse fabrikant Pitbull zijn uitgerust met een heavy duty joystick van Elobau met ingebouwde veiligheidselektronica.

Bij de ontwikkeling van de eerste elektrisch aangedreven wiellader in zijn assortiment heeft Pitbull samengewerkt met Elobau. Sebbe Augustijns, inkoop & aftersales bij Pitbull: “Om bij het elektrische model de hydraulische doorstroming van de hulpfunctie te kunnen verlagen of verhogen, alsmede om de rijrichting en de aandrijflijn vanuit de cabine te kunnen aansturen, hebben we samen met de engineers van Elobau een ‘heavy duty’ joystick-configuratie samengesteld. Vanuit het oogpunt van kostenefficiency en standaardisering is ervoor gekozen om voor zowel de uitvoering met cabine als de uitvoering zonder cabine eenzelfde joystick-configuratie samen te stellen. Een kwalitatief hoogwaardig model met een hoge beschermingsklasse omdat deze ook in de buitenlucht feilloos moet blijven werken bij weer en wind. Stofbestendig en spatwaterdicht dus en reinigbaar onder hoge druk.”

Aanvullende eisen

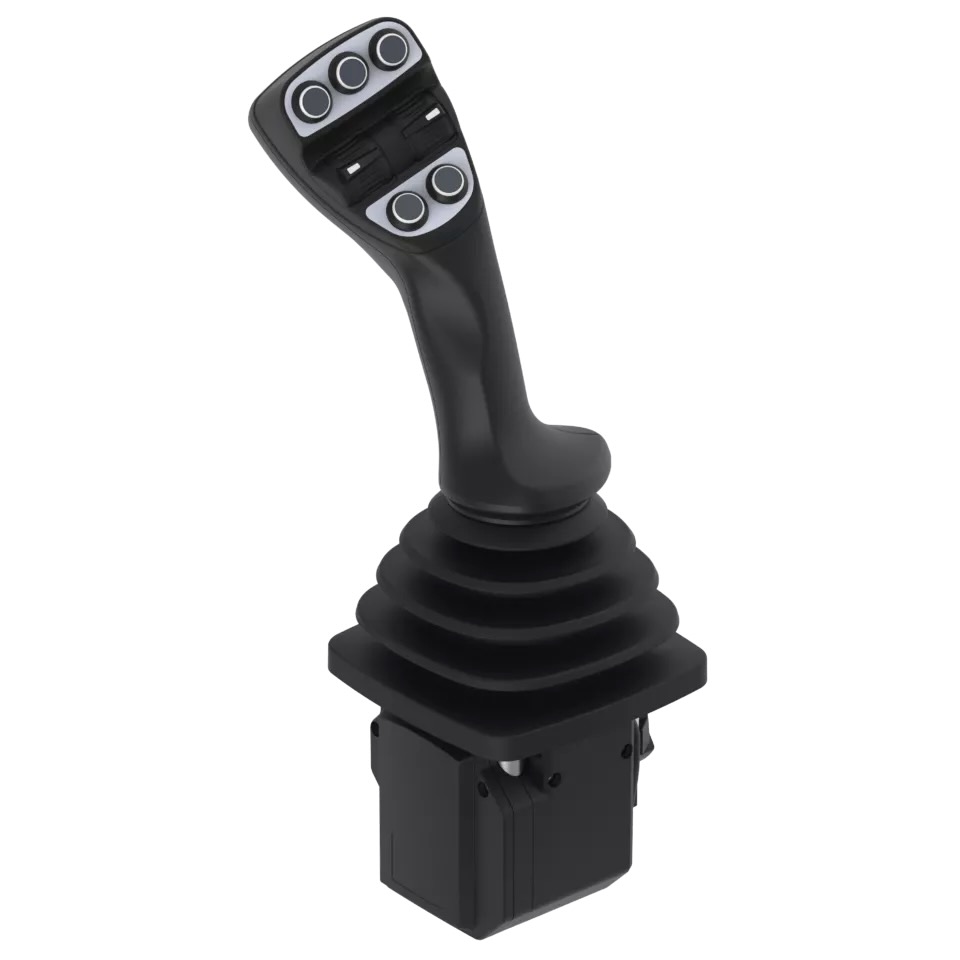

Christopher Wirthgen, Europees verkoopleider bij Elobau, vertelt dat op basis van bovengenoemde eisen is gekozen voor de multi-axiale J4F heavy duty joystick met ingebouwde veiligheidselektronica. “Dit model uit ons standaard assortiment is gecertificeerd volgens EN ISO 13849-1, EN ISO 13849-2 en DIN EN 61508-1. De joystick kan volledig klantspecifiek worden geprogrammeerd. Zelfs veiligheidskritische voertuigfuncties, zoals de rijrichting, kunnen bij dit model eenvoudig worden geregeld.”

Klantspecifiek

De joystick voor deze elektrische shovel is aan de voorzijde uitgerust met vier drukknoppen (SIL1/PL c) voor bediening van de joystick zelf, twee duimwieltjes (SIL2/PL d) en één drukknop aan de achterzijde. Aan zowel de voor- als achterzijde bestaat de mogelijkheid om een extra drukknop aan te brengen. Pitbull heeft hiervan geen gebruik gemaakt. Wel worden de joysticks voor Pitbull af fabriek voorzien van contactloze reed- en Hall-effecttechnologie, een Deutsch-connector en een CANbus-connector. De complete joystick is ‘plug and play’, zodat deze bij productie van Pitbull eenvoudig op de shovel kan worden geassembleerd.

Ontwerp

De ergonomie van de greep was een ander belangrijk selectiecriterium voor Pitbull. Daarom zijn de joysticks uitgevoerd met de ergonomisch ontworpen joystickgreep, type 361G, voor rechtshandige bestuurders (zoals voorgeschreven in Europa). Model 362G, voor linkshandige bestuurders, wordt toegepast als er voor een applicatie twee joysticks nodig zijn.

Deze joystick-grepen zijn niet alleen volledig verlicht, maar ze worden ook standaard uitgevoerd met functionele verlichtingsopties en nachtverlichting. De CAN-controller is geïntegreerd in de hendel, waardoor een eenvoudige busverbinding (CANopen/SAE J1939) gerealiseerd kan worden. Optioneel is de joystickgreep uitbreidbaar met capacitieve aanwezigheidsdetectie en is een additioneel handvat leverbaar met micro-drukknopschakelaars voor gebruik buiten de cabine. Hoeveel graden deze multi-axiale joystick in elke richting mag bewegen, is door gebruikers zelf in te stellen.

Testmodel

Elobau maakt voor elke nieuwe serieproductie altijd eerst een proefmodel van de joystick. Dit proefmodel wordt dan enige tijd in de praktijk getest en als blijkt dat de geselecteerde uitvoering aan de eisen en wensen van de klant voldoet, start Elobau de serieproductie op. Blijkt daarentegen dat er toch nog extra knoppen nodig zijn of dat juist kan worden volstaan met minder knoppen, dan wordt het ontwerp aangepast. Een dergelijk ontwikkelingstraject heeft een doorlooptijd van gemiddeld een jaar.

Modulaire armleuning

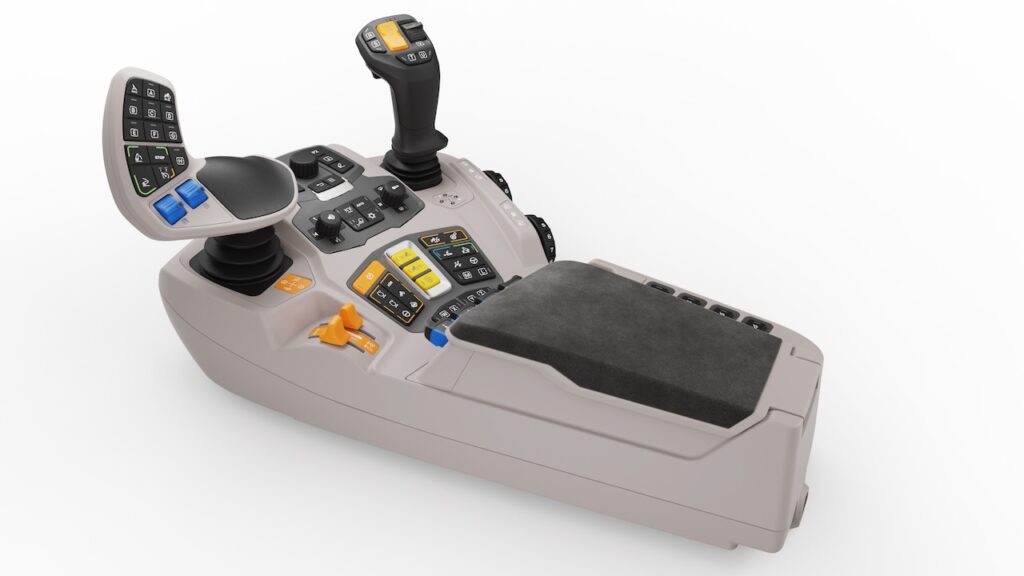

Een meer geïntegreerde benadering van Elobau voor de bediening van een mobiele machine is voor de nieuwe tractorenserie 8 TTV van Deutz-Fahr ontwikkelde iControl-armleuning. Deze armleuning omvat intuïtieve, kleurgecodeerde bedieningselementen, een MMI en twee ergonomische multifunctionele joysticks. De opgebouwde iMotion-joystick heeft meerdere vrij programmeerbare toetsen voor uitgebreide bedieningsmogelijkheden en de CrossLever-joystick met ‘lagenbeheerfunctie’ dient voor een nauwkeurige, intuïtieve en aanpasbare bediening. Twee digitale displays met hoge resolutie, een 15-inch iCluster op de A-stijl en een 12,8-inch iMonitor 5 naast de iControl-armleuning, zorgen voor een volledig digitale rijervaring en combineren machinegegevens, stuurfuncties en comfortinstellingen in één intuïtieve gebruikersinterface.

Elobau bij BIBUS

Sinds 1 januari 2026 verkoopt BIBUS in Lisse de producten van Elobau in de Benelux. De relatie tussen beide bedrijven gaat verder dan distributie. Ze profileren zich als strategische partner voor bedrijven in sectoren als industrie, food en ‘off-highway’ door vroege betrokkenheid bij innovatie en productontwikkeling, veelal in de vorm van samenwerking aan systeemoplossingen met de gebruiker, veiligheid en duurzaamheid als uitgangspunt.
