SMD-transformatoren

Recom Power komt met SMD-transformatoren in het vermogensbereik van 1 W tot 15 W, die compatibel zijn met flyback-, push-pull- en full-bridge-drivers. Ze dekken de meest gangbare combinaties van in- en uitgangsspanningen en zijn bestand tegen een reflowtemperatuur van 250 °C gedurende maximaal 10 seconden.

De RMR-xxx-serie bestaat uit subminiatuur 1 W/2 W SMD-ringkerntransformatoren, ontworpen voor push-pull- of full-bridge-topologie transformatordrivers, met isolatiespanningen van 1,5 kVDC/min tot 4,5 kVDC/min. Uitzonderingen hierop zijn de RMR-028- en RMR-031-modellen, die een verbeterde isolatiespanning van 5 kVAC/min (7 kVDC/min) en grotere kruipwegen en luchtruimtes hebben. Ze zijn ontworpen om aan te sluiten bij Recom’s assortiment RVP-xxx push-pull en full-bridge transformatordrivers.

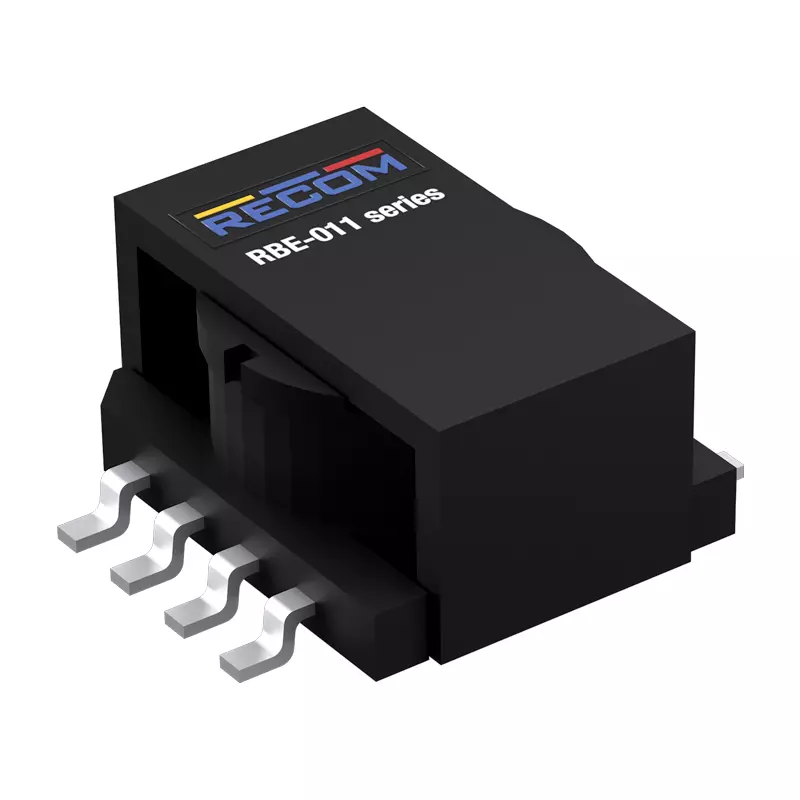

De RBE-xxx-serie bestaat uit 6-15 W SMD-transformatoren met spoelvorm (bobbin-type), ontworpen voor transformatordrivers met flyback-topologie, met isolatiespanningen van 1,5 kVDC/min tot 6 kVDC/min of 4,5 kVAC/min. De RPE-021 heeft een verbeterde isolatiespanning van 6 kVDC/min en grotere kruipwegen en luchtruimtes. De RPE-026 is speciaal ontworpen voor het bidirectioneel laden en ontladen van batterijcellen in combinatie met de RPSV013 bidirectionele PWM-controller/synchrone gelijkrichter-IC.
