Oscilloscopen met vier en acht kanalen

Geplaatst door Redactie Engineersonline

27 okt. 2025

1 minuut

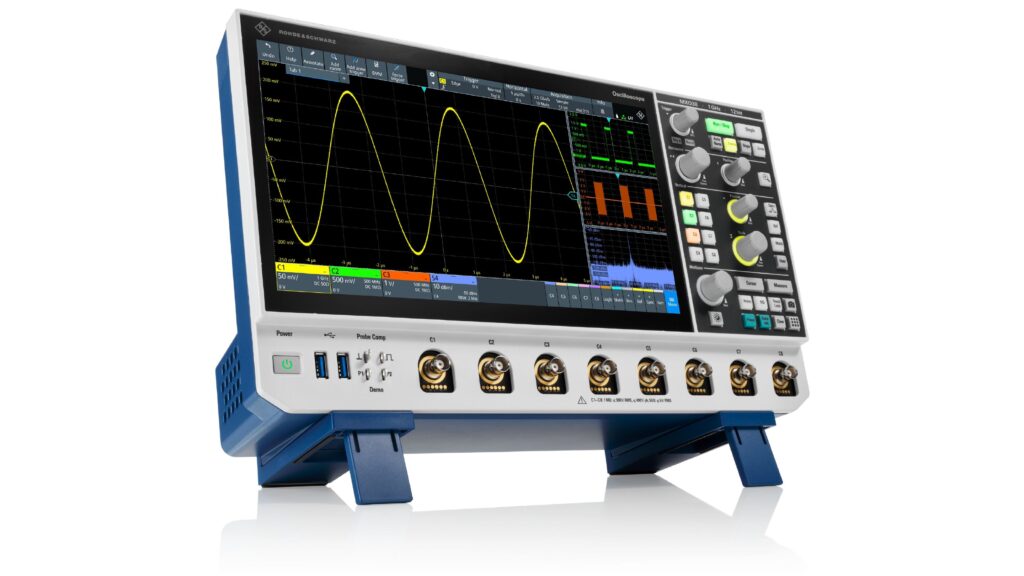

Rohde & Schwarz breidt zijn portfolio van MXO-oscilloscopen uit met de compacte MXO 3-serie met vier en acht kanalen. Deze zijn gebaseerd op de MXO-technologie, die voorheen alleen beschikbaar was in grotere en duurdere modellen.

Tags:

Alle MXO 3-modellen worden standaard geleverd met tot 99 % realtime capture, waardoor gebruikers direct meer signaaldetails en zeldzame gebeurtenissen kunnen zien. Net als andere MXO-modellen maken deze oscilloscopen gebruik van de door Rohde & Schwarz ontwikkelde MXO-EP ASIC-technologie, die voorziet in onder andere:

4,5 miljoen acquisities per seconde, waardoor gebruikers direct extra signaaldetails en zeldzame gebeurtenissen kunnen detecteren.

600.000 trigger events per seconde met zonetriggering, waardoor gebruikers gebeurtenissen in het tijdsdomein kunnen isoleren, inclusief mathematische en frequentiedomeinsignalen.
50.000 FFT’s per seconde, waardoor snellere en uitgebreidere analyses mogelijk zijn voor toepassingen zoals EMI-testen.
600.000 wiskundige bewerkingen per seconde, waardoor gebruikers signalen zoals vermogen, waarvoor vermenigvuldiging van spanning en stroom nodig is, nauwkeurig kunnen analyseren.

Nauwkeurig

Qua nauwkeurigheid is het volgende te melden:

12-bits verticale resolutie bij alle bemonsteringsfrequenties stelt gebruikers in staat om zelfs bij grotere signalen kleine signaalveranderingen waar te nemen. Dit biedt 16 keer meer resolutie dan traditionele 8-bits oscilloscopen.
HD-modus verbetert signaaldetails die anders in ruis zouden verdwijnen. Deze modus biedt zowel ruisonderdrukking als een verticale resolutie tot 18 bits. In tegenstelling tot andere oscilloscopen werkt de HD-modus op volledige samplefrequentie en is deze geïmplementeerd in hardware, waardoor precisie wordt gegarandeerd zonder in te boeten aan snelheid.
Met het grootste offsetbereik in zijn klasse kunnen MXO 3-gebruikers profiteren van de meest gevoelige verticale schaalinstelling om meer van hun signaal te onthullen en tegelijkertijd de ruis van het meetsysteem te minimaliseren. MXO 3-oscilloscopen hebben een brede ±3V-offset bij 1 mV/div op zowel 50 Ω als 1 MΩ ingangspaden.

Upgrades

Zowel de vier- als achtkanaals oscilloscopen uit de MXO 3-serie zijn verkrijgbaar met bandbreedtes van onder meer 100 MHz, 200 MHz, 350 MHz, 500 MHz en 1 GHz. De vanaf prijs van de vierkanaals modellen is 5.350 euro; de goedkoopste variant van de achtkanaals versie is verkrijgbaar voor 12.500 euro.

Voor gebruikers met hogere eisen zijn er verschillende upgrade-opties beschikbaar. Deze omvatten zestien geïntegreerde digitale kanalen met een mixed signal oscilloscope (MSO)-optie, een 50 MHz arbitraire golfvormgenerator, protocoldecodering en triggeropties voor een keur aan industriestandaard bussen en een frequentieresponsanalyzer.
