Oscilloscopen met een bandbreedte tussen 70 en 250 MHz

De acht modellen van de nieuwe oscilloscoopserie DOV van Voltcraft zijn licht en compact, uitgerust met twee of vier analoge kanalen en hebben een bandbreedte tussen 70 en 250 MHz. Modellen met functiegenerator en logische analysator vergroten het toepassingsgebied.

De oscilloscopen zijn geschikt voor mobiel gebruik en onderwijs. Dankzij de geïntegreerde HDMI-interface kan de inhoud van het display worden weergegeven op grote beeldschermen. Alle modellen hebben voor de bediening een touchscreen, dat op dezelfde wijze werkt als het scherm van een smartphone. Optioneel zijn nog steeds draairegelaars en knoppen te gebruiken als aanvullende of alternatieve bedieningselementen.

Verschillende specificaties

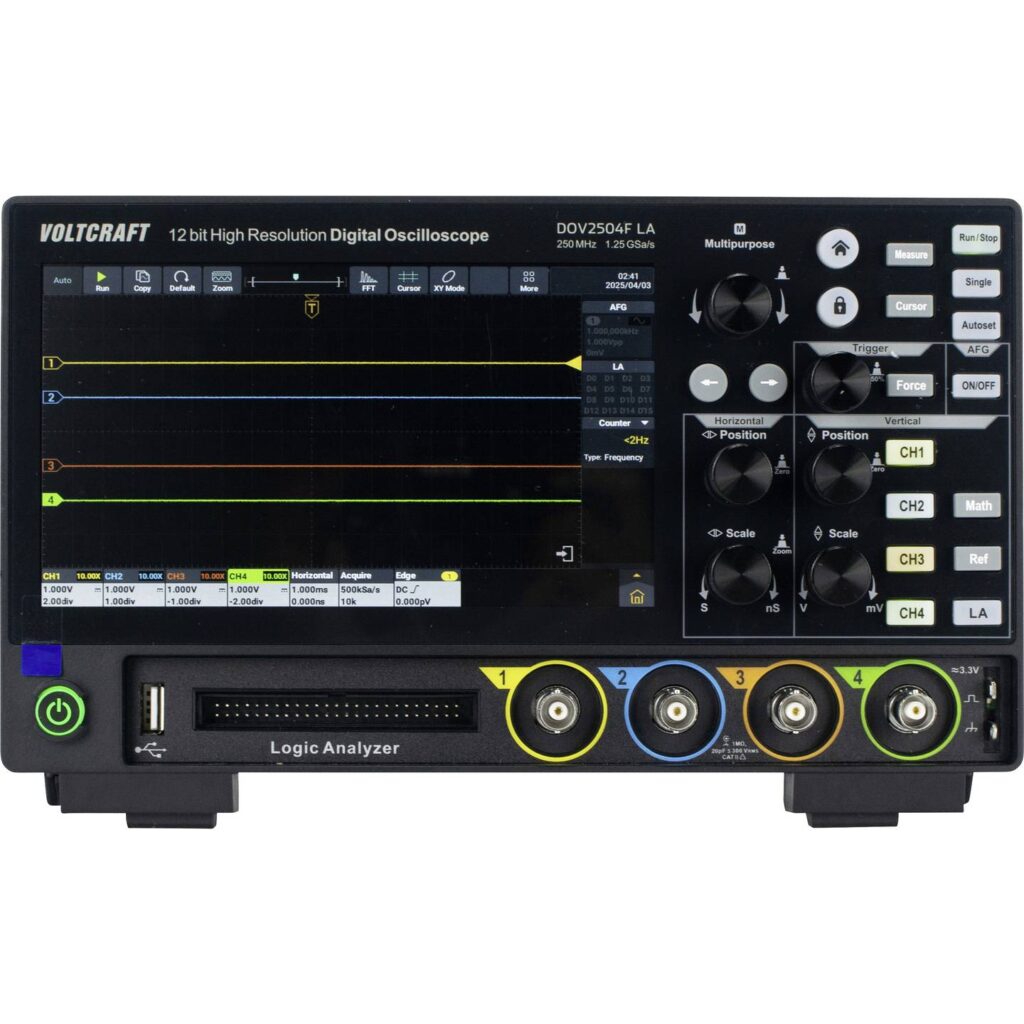

De acht modellen bieden verschillende specificaties voor verschillende eisen. Telkens twee modellen beschikken over een bandbreedte van 70 respectievelijk 100 MHz, naar keuze met twee of vier analoge ingangen. Een functiegenerator (AWG) maakt het verschil bij de 125- en 250 MHz-modellen. Alle vier de apparaten hebben elk vier analoge ingangen, maar slechts één model uit de 125 MHz-categorie en het topmodel DOV 2504F LA hebben de AWG. Bovendien bieden deze vier versies een 16-kanaals logische analysator.

Technische kenmerken

De oscilloscopen hebben standaard een analoog-digitaal-omzetter met 12-bit resolutie, evenals USB-, LAN- en HDMI-interfaces. Ze werken met een maximale sampling rate van 1,25 GSa/s. De realtime-registratie ligt bij 50.000 wfms/s en de registratie bij gesegmenteerde geheugens bij 700.000 wfms/s, waardoor ook onregelmatig optredende stoorsignalen worden gevisualiseerd.De horizontale scansnelheid gaat van 1 ns/div tot 1000 s/div. Uitgebreide triggerfuncties en de decodering van databussen (RS232/UART, I²C, SPI, LIN, CAN) bieden meer toepassingsmogelijkheden.

De FFT-functie maakt het opsplitsen van het signaal in zijn frequentiecomponenten mogelijk en breidt de analysefunctie van de oscilloscoop uit. Dankzij omvangrijke wiskundige en cursormeetfuncties is een snelle en kanaaloverstijgende signaalanalyse mogelijk.

Conrad Electronic Benelux
