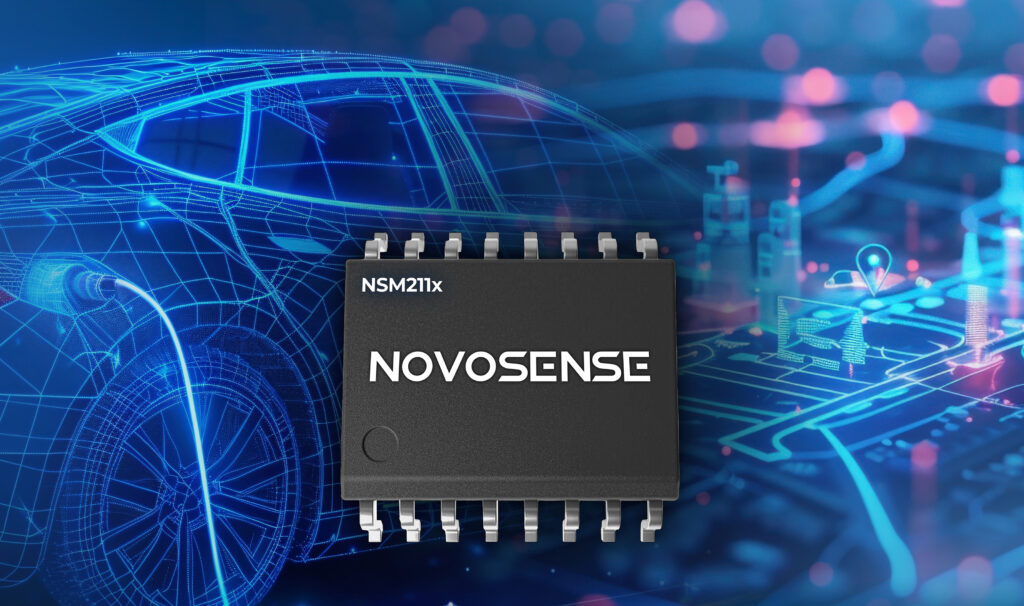

De NSM211x van Novosense Microelectronics is een serie automotive-grade volledig geïntegreerde hoge-bandbreedte, hoge-isolatie stroomsensoren die een nauwkeurige stroommeting garanderen en de noodzaak voor externe isolatiecomponenten elimineren. Ze zijn bedoeld voor toepassingen als OBC/DC-DC omzetters, PTC’s, motorbesturing voor auto’s, stroomdetectie van laadstations en brandstofcelsystemen.
De serie is gecertificeerd voor AEC-Q100 Grade 0 en werkt stabiel (<±2% onnauwkeurigheid en <±10 mV offsetfout) binnen een temperatuurbereik van -40 °C tot +150 °C. Met een -3 dB bandbreedte tot 1 MHz en een responstijd van 400 ns helpt de NSM211x-serie regelsystemen om een snelle lusregeling en overstroombeveiliging te realiseren. De serie heeft een kruipweg van maximaal 8,2 mm en is bestand tegen een isolatiespanning van 5.000 Vrms met een maximale werkisolatiespanning van 1,618 Vpk.
De stroomsensoren zijn er in drie behuizingen: SOP8, SOW16 en SOW10. Deze hebben een primaire zijimpedantie van 1,2 mΩ respectievelijk 0,85 mΩ/1 mΩ en 0,27mΩ. De NSM211x-serie ondersteunt 3,3 V en 5 V voedingsspanning en DC- of AC-stroommeting met een stroombereik van 5-200 A.
