MLX90382 absolute magnetische encoder

De MLX90382 absolute magnetische encoder IC biedt met zijn compacte afmetingen, ongevoeligheid voor strooivelden en ondersteuning voor zowel on-axis als off-axis detectie naadloze integratie, ook in micromotoren.

De positiesensor-IC combineert een magnetisch Hall-front-end, een analoog-digitaalomzetter, on-chip digitale signaalverwerking zonder latency en meerdere uitgangsdrivers. Door de drie componenten van de magnetische fluxdichtheid te detecteren en het differentiële magnetische veld in de Z-as te meten, maakt de MLX90382 nauwkeurige bepaling van absolute hoekposities en snelheden mogelijk. Dit kan met 14-bits resolutie bij snelheden tot 200.000 rpm, waarbij de positiesensor 360° rondom ongevoelig is voor strooivelden tot 4 kA/m.

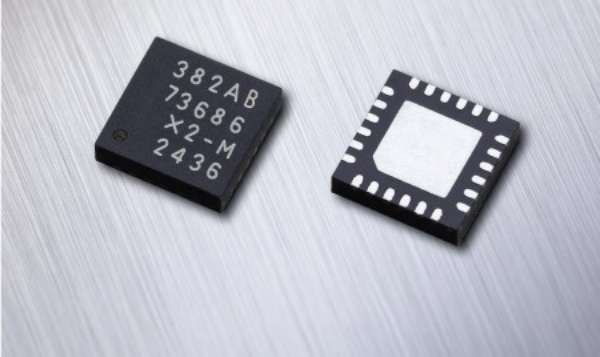

De MLX90382 is verkrijgbaar in een single-die 4 x 4 mm2 QFN-24 behuizing, met ondersteuning voor 5 V en 3,3 V toepassingen. Beide montagevarianten zijn gekwalificeerd voor AEC-Q100 (Grade 0). Bovendien ondersteunt de on-axis configuratie veiligheidsnormen met SIL2-integratie.
