Isolatoren voor galvanische scheiding van digitale signalen

Würth Elektronik breidt zijn assortiment digitale isolatoren uit met 2-kanaals bidirectionele isolatoren voor I²C-communicatie-interfaces. De SOIC-8NB-behuizing is pin-compatibel met gangbare standaard I²C-isolatoren op de markt.

De communicatie-interface I²C wordt veel gebruikt in IoT en consumentenelektronica (sensoren, displays), industriële automatisering (sensornetwerken, bewakingssystemen, motorbesturingen) en de auto-industrie (accu- en motormanagementsystemen, sensoren). Isolatoren zijn in al deze toepassingen belangrijk om galvanische isolatie van digitale signalen te bieden, fouten in de datacommunicatie of datacorruptie te voorkomen, potentiaalverschillen te elimineren en de immuniteit te verbeteren. Spanningsbeveiliging voor mensen en gevoelige schakelingen is eveneens cruciaal. De I²C-interface vereist bidirectionele gegevensoverdracht, wat de isolatoren ook moeten ondersteunen.

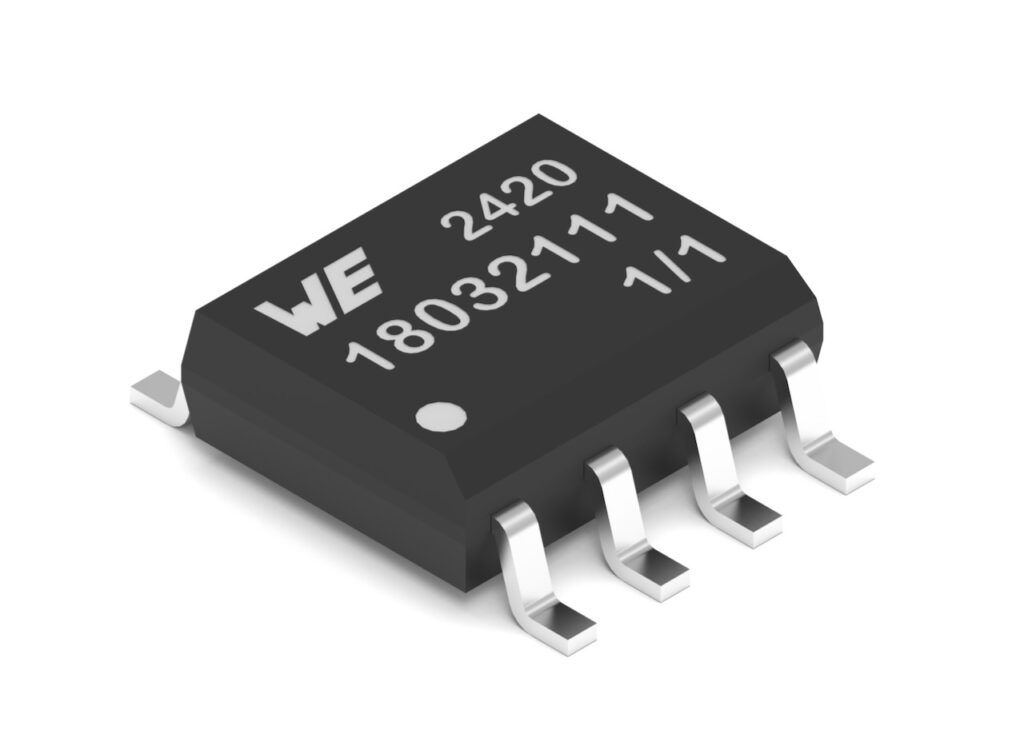

De WPME-CDI2C-isolator is ontworpen voor bidirectionele I²C-interfacetoepassingen met datasnelheden tot 2 MHz. Hij biedt een isolatiespanning tot 3750 V_RMS conform UL 1577 en een basisisolatiewaarde conform IEC 60747-17 (VDE 0884-17). De isolator heeft een hoge immuniteit tegen systeemruis, met een common-mode transient immunity (CMTI) van ±150 kV/µs.

De component is leverbaar in twee varianten. De ene beschikt over een bidirectionele seriële datalijn (SDA) en een bidirectionele seriële kloklijn (SCL). De andere heeft een bidirectionele seriële datalijn (SDA) en een unidirectionele seriële kloklijn (SCL).
