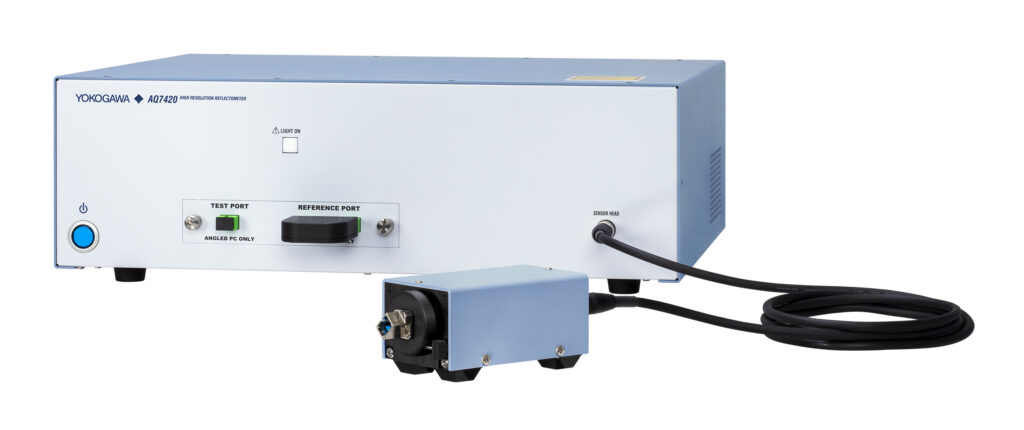

De AQ7420 hoge-resolutie reflectometer maakt gebruik van OLCR-technologie en is daarmee geschikt voor de analyse van de interne structuur van optische modules en de visualisatie van microscheurtjes in optische connectoren. Hij biedt een resolutie van 40 µm en een gevoeligheid voor reflectiemeting tot -100 dB of lager. Er zijn twee modellen: met één golflengte (1310 nm) en met twee golflengten (1310 en 1550 nm).
De reflectometer kan tegelijkertijd reflectie en insertieverlies meten. Conventionele instrumenten zijn vaak niet in staat om de hoeveelheid backreflectie nauwkeurig te bepalen vanwege de slechte meetnauwkeurigheid van de verticale as. De AQ7420 gaat dit probleem tegen door metingen met een onzekerheid van ±3dB mogelijk te maken. Bovendien kunnen gebruikers, door gebruik te maken van de optische sensorkop, tegelijkertijd insertieverlies meten met een onzekerheid van ±0,02dB.
