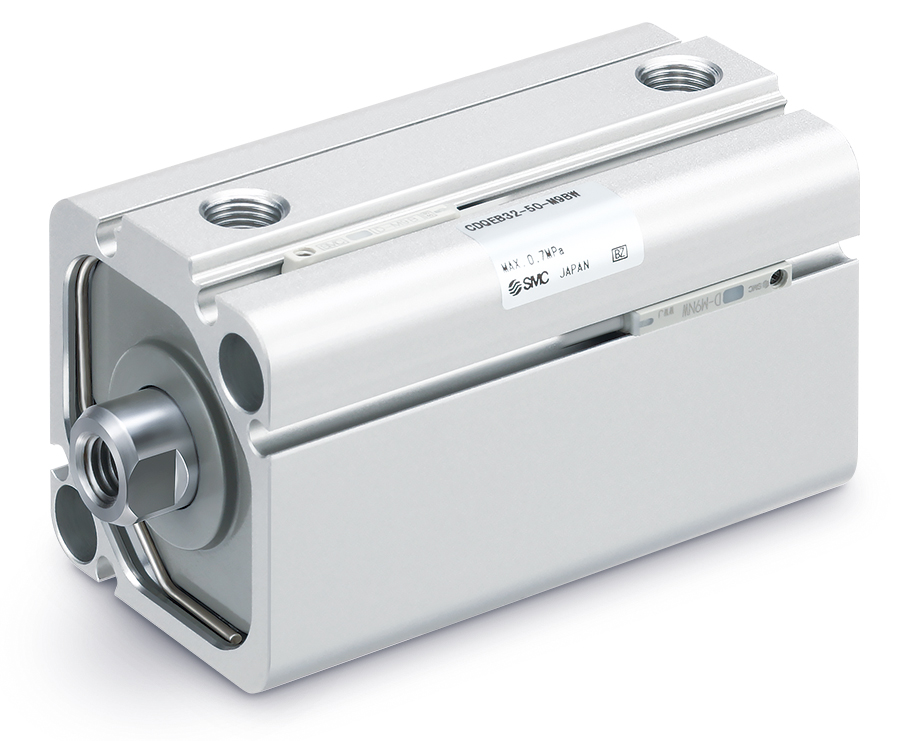

De compacte pneumatische cilinders uit de CQE-serie van SMC ondersteunen een verlaging van de machinedruk zonder negatieve invloed op de prestaties en leveren een hoge kracht van de uitgaande slag, zelfs bij een lage druk.
Dankzij het vergrote, polygonale zuigeroppervlak leveren cilinders uit de CQE-serie tot 1,5 keer meer kracht dan bestaande CQ2 en CQS cilinders met dezelfde boring, zelfs bij lagere werkdruk. Dit betekent dat gebruikers van de nieuwe cilinders de toevoerdruk kunnen verlagen zonder de boring van de actuator te vergroten, wat een aanzienlijke vermindering van de energiekosten mogelijk maakt.
Door de grotere kracht van de uitgaande slag van de compacte cilinders geeft dit ontwerpers ook de mogelijkheid om hun machines te verkleinen. Uit testen van SMC blijkt dat klanten een cilinder één maat kleiner kunnen specificeren terwijl de theoretische uitgangskracht gelijk blijft. Bovendien leidt de kleinere bouwvorm van de CQE cilinder, wanneer deze is gemonteerd in een bewegend onderdeel, tot een lager gewicht en een verbeterde cyclustijd.
Eenvoudig upgraden
De CQE cilinders zijn qua uitwendige afmetingen volledig uitwisselbaar met bestaande CQ2 en CQS modellen, wat een eenvoudige vervanging mogelijk maakt. De zuigersnelheid van de CQE (50–500 mm/s) komt bovendien overeen met die van CQ2 en CQS cilinders.
De nieuwe cilinders zijn er in vier maten: 20, 25, 32 en 40 mm (waarbij elke nieuwe maat een equivalent zuigeroppervlak heeft van een cilinder één maat groter, dus 25, 32, 40 en 50 mm diameter). Slagvarianten zijn beschikbaar van 5 tot 50 mm, in stappen van 5 mm.
De CQE-serie is geschikt voor een breed scala aan applicaties, waaronder klemmen, persen en positioneren. Tijdens gebruik roteert de zuigerstang niet dankzij de polygonale zuigerconstructie, waardoor verkeerde uitlijning van applicatiecomponenten wordt voorkomen.
