0201-inch MLCC’s

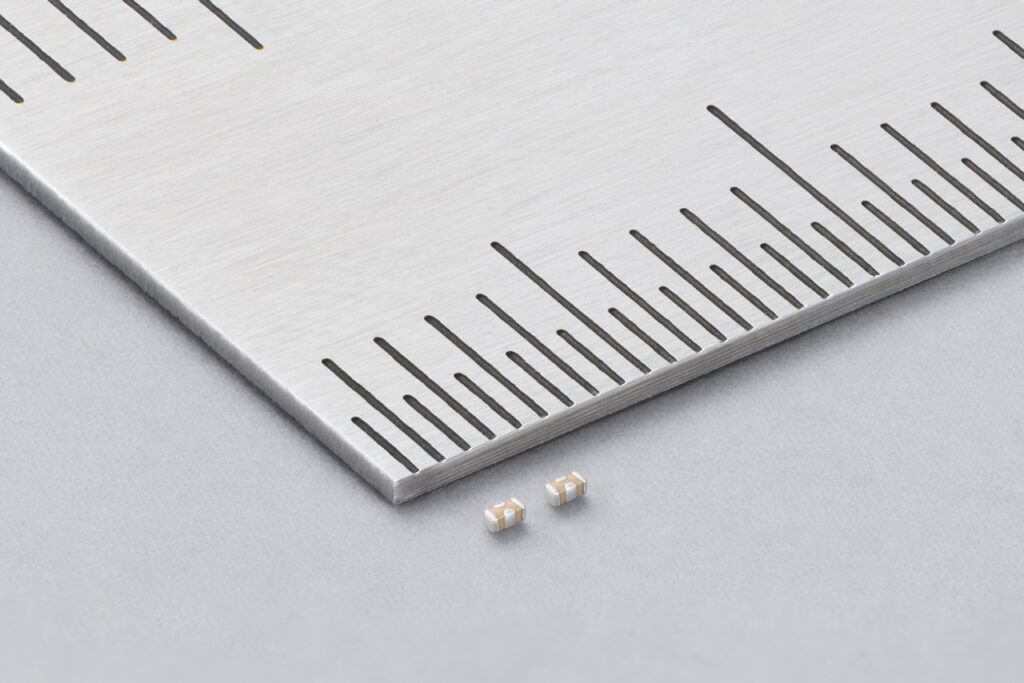

Murata is begonnen met de massaproductie van de LLD-serie, ’s werelds kleinste MLCC’s met drie aansluitingen en lage equivalente serie-inductie (ESL). Met een afmeting van 0201-inch (0,6 × 0,3 mm) verminderen de nieuwe producten de inbouwruimte met ongeveer 64% in vergelijking met het 0402-inch-formaat (1,0 × 0,5 mm).

Naarmate smartphones en wearables steeds krachtigere IC’s bevatten, wordt het handhaven van een stabiele stroomvoorziening een grotere uitdaging. Het minimaliseren van schommelingen in de spanning die aan het IC wordt geleverd is essentieel voor betrouwbare prestaties. Condensatoren met drie aansluitingen hebben vier kortere stroompaden en bieden daardoor een lagere ESL in vergelijking met conventionele condensatoren met twee aansluitingen.

Tegelijkertijd vereisen dunnere en kleinere elektronische apparaten een efficiënt gebruik van de beperkte ruimte op de printplaat. Het miniaturiseren van condensatoren met drie aansluitingen was echter moeilijk, omdat hun interne en externe elektrodestructuren complexer zijn dan die van conventionele types met twee aansluitingen.

Murata heeft deze uitdaging overwonnen door het elektrodeontwerp te optimaliseren en de productieprocessen te verbeteren. De resulterende 0201-inch producten maken montage met hoge dichtheid mogelijk en stabiliseren tegelijkertijd de voedingsspanning in de buurt van IC’s, zelfs bij hoge frequenties. Dit biedt ontwerpers meer flexibiliteit bij de plaatsing van componenten en het ontwerp van schakelingen rondom IC’s.

Er zijn twee modellen. LLD033R60G105ME01 heeft een capaciteit van 1 µF, een nominale spanning van 4 VDC en een bedrijfstemperatuurbereik van -55 tot +85 °C. LLD033D80E105ME01 heeft een capaciteit van 1 µF, een nominale spanning van 2,5 VDC en een bedrijfstemperatuurbereik van -55 tot +105 °C.
