Als je een tandwielpomp wil vervangen dan is het nodig om het juiste slagvolume te weten van de oude pomp. Maar wat als er geen code op de oude pomp staat of het is niet duidelijk of het slagvolume wordt gegeven in cc of juist de opbrengst bij 1500 rpm?
In dat geval is het zaak zelf het slagvolume te berekenen. Hierbij bepaal je hoeveel olie verplaatst wordt van de zuigzijde naar de perszijde tijdens 1 omwenteling van de as. Deze kennis is tevens van belang om na te gaan wat de consequenties zijn met betrekking tot het beschikbare vermogen.
Berekening van tandwielpomp
Slagvolume (cc/omw): (2π × I × D × b)/(aantal tanden × β)
β ≤ 9 tanden = 1300
β 10 en 11 tanden -= 1100
β ≥ 12 tanden = 1000

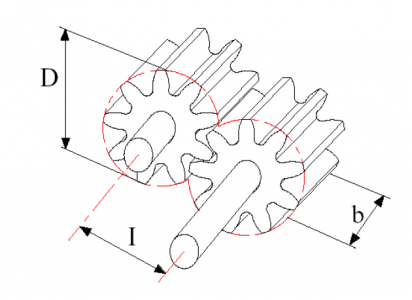

I = hart-op-hart maat; D = uitwendige diameter tandwiel; B = breedte tandwiel
Maten in mm
